Zähleranlage in einem Münchner Mehrfamilienhaus erneuert

Rucker Elektro hat 2025 bis 2026 im Auftrag der Hausverwaltung die Zähleranlage einer Münchner Bestandswohnanlage mit 18 Wohnungen modernisiert. Zum Auftrag gehörten auch der Umbau der Hauptverteilung und eine neue Unterverteilung für die Haustechnik.

Objekt
Bestandswohnanlage in München, 18 Wohnungen
Zähleranlage
Zwei Schrankanlagen mit insgesamt 22 Zählerplätzen
Auftraggeber
Hausverwaltung
Zeitraum
Planung und Ausführung 2025 bis 2026

Die Ausgangslage

Die Wohnungszähler saßen auf Zählertafeln, abgesichert über Schraubsicherungen. Die abgehenden Leitungen liefen einzeln auf Putz nach oben. Daneben hingen eine Sicherungstafel mit weiteren Schraubsicherungen und die Hauptverteilung mit NH-Sicherungseinsätzen im Stahlblechgehäuse. Der Zählerraum bietet wenig Platz. Geplant waren zwei Schrankanlagen mit insgesamt 22 Zählerplätzen: 18 für die Wohnungen, die übrigen für Haustechnik, Wärmepumpe, Photovoltaik und Reserve.

Planung mit Netzbetreiber und Fachfirmen

2025 haben wir nach der Bestandsaufnahme die Aufteilung des Zählerraums mit dem Architekten, der Hausverwaltung und den beteiligten Fachfirmen abgestimmt. Wegen der beengten Raumverhältnisse haben wir mit dem Netzbetreiber SWM Infrastruktur eine kompakte, plombierbare Schranklösung abgestimmt. Zum Auftrag gehörte auch die Koordination der erforderlichen Verlegung von Telekommunikationskomponenten.

Zwei Umbautermine mit angekündigter Stromabschaltung

Die beiden Umbautermine am 19. Februar und 5. März 2026 haben wir mit der Hausverwaltung abgestimmt. Für beide Tage war eine achtstündige Stromunterbrechung angekündigt. Die Fotos zeigen die neuen Schrankgehäuse an der gegenüberliegenden Wand, während die alten Zählertafeln noch hängen. Im Mai 2026 folgten Fertigstellungsarbeiten und Kennzeichnungen.

Was wir ausgeführt haben

  • Überführung der Wohnungszähler in die neuen Schrankanlagen und Rückbau der alten Zählertafeln
  • Erneuerung des NH-Verteilers und Umbau der Hauptverteilung mit NH-Sicherungslasttrennschaltern
  • Neue Unterverteilung für die Haustechnik mit erneuerten Schutzorganen und umgelegten Stromkreisen
  • Kabelrinnen, Installationsrohre und Leitungskanäle für die neue Leitungsführung
  • Anpassung des Potentialausgleichs
  • LED-Beleuchtung im Zählerraum
  • Abstimmung der Leitungswege und elektrischen Voraussetzungen für Photovoltaik und Wärmepumpe mit den zuständigen Fachfirmen

Photovoltaikanlage und Wärmepumpe betreuten bei diesem Projekt andere Fachfirmen.

Dokumentation der Zähleranlage

Zum Auftrag gehörten Stromlauf- und Schemapläne, die Beschriftung der Wohnungsabgänge und Messprotokolle.

Was eine solche Zählerschrankmodernisierung im Einzelfall umfasst, hängt vom Bestand und von den Vorgaben des Netzbetreibers ab. Wie Eigentümer und Hausverwaltungen so ein Vorhaben planen, steht in unserem Ratgeber Zähleranlage im Mehrfamilienhaus erneuern.

Zähleranlage im Mehrfamilienhaus: Vorher-Nachher-Fotos

Aufgenommen von unserem Team im Zählerraum.

Zählerwand: von Zählertafeln zu Zählerschränken

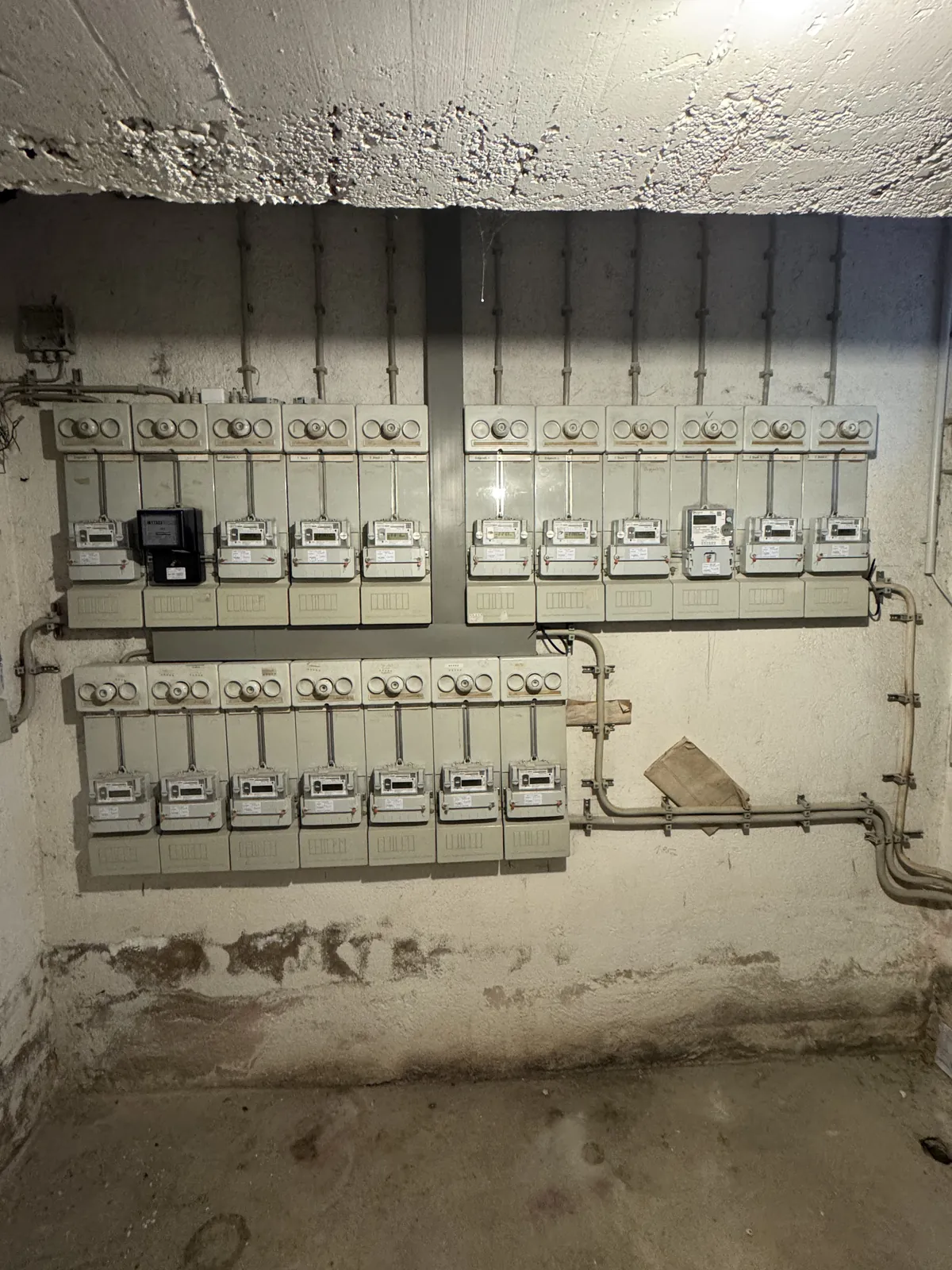

Alte Zähleranlage im Mehrfamilienhaus in München: Zählertafeln mit Schraubsicherungen vor der Erneuerung Vorher

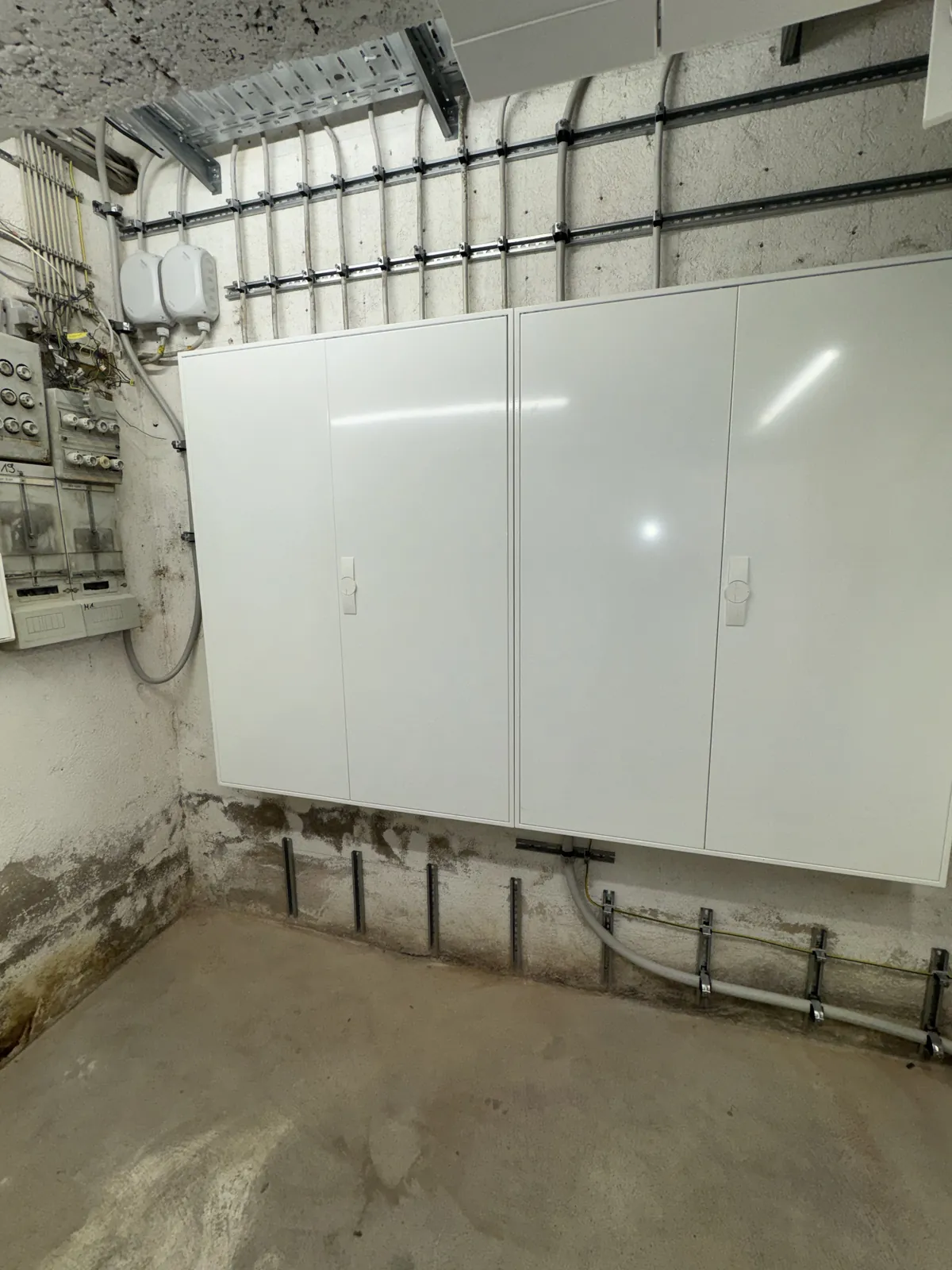

Neue Zählerschränke im Mehrfamilienhaus in München nach der Erneuerung der Zähleranlage Nachher
Vorher saßen die 18 Wohnungszähler in zwei Reihen auf Zählertafeln, über jedem Zähler die Schraubsicherungen, die Leitungen auf Putz bis unter die Decke. Die neuere Aufnahme zeigt zwei montierte Zählerschränke und die neue Leitungsführung über Kabelrinne und Montageschienen; links sind noch alte Zählertafeln an der angrenzenden Wand zu sehen.

Hausanschluss: derselbe Raum, neu geordnet

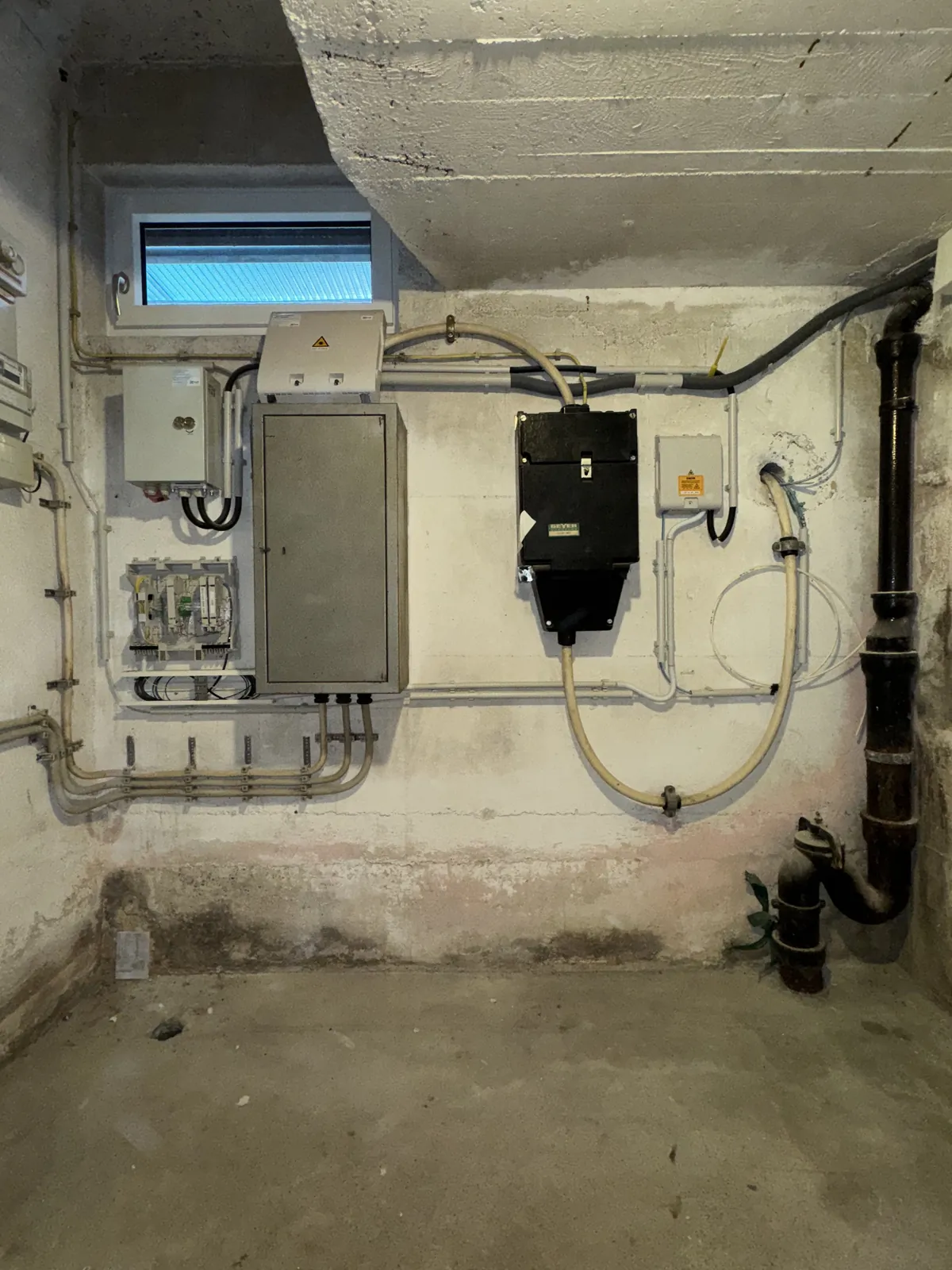

Zählerraum mit Hausanschlusskasten und alter Hauptverteilung in einem Münchner Mehrfamilienhaus vor dem Umbau Vorher

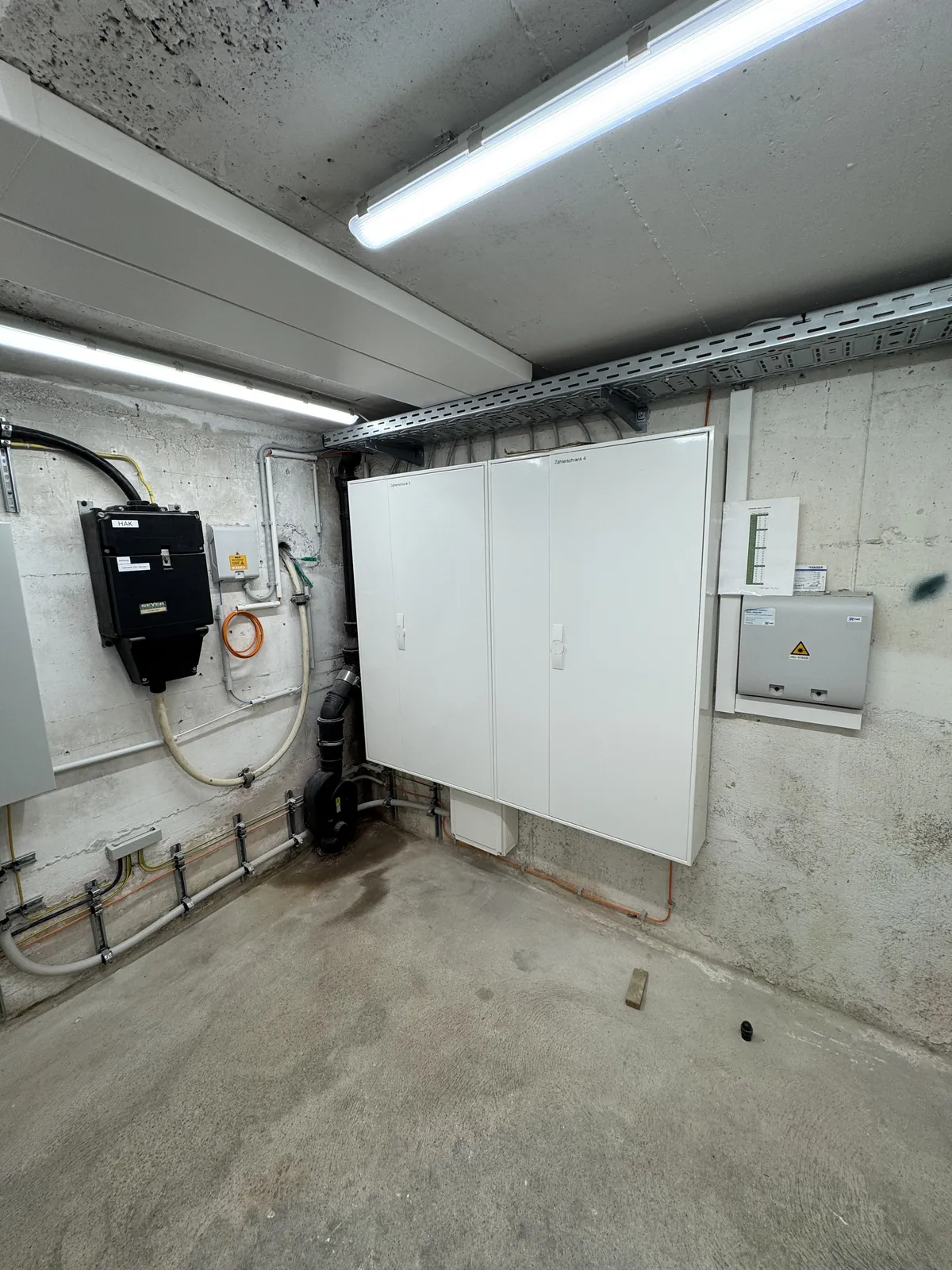

Zählerraum mit Hausanschlusskasten, Kabelrinne und neuen Zählerschränken in einem Münchner Mehrfamilienhaus nach dem Umbau Nachher
Das Vorher-Bild zeigt die Ecke mit dem Hausanschlusskasten und der alten Hauptverteilung im Stahlblechgehäuse. Auf dem Nachher-Bild hängt der Hausanschlusskasten an seinem Platz, daneben stehen zwei weitere Zählerschränke. Unter der Decke verläuft die Kabelrinne; dort sind auch neue LED-Leuchten montiert.

Hauptverteilung: alt und neu im Vergleich

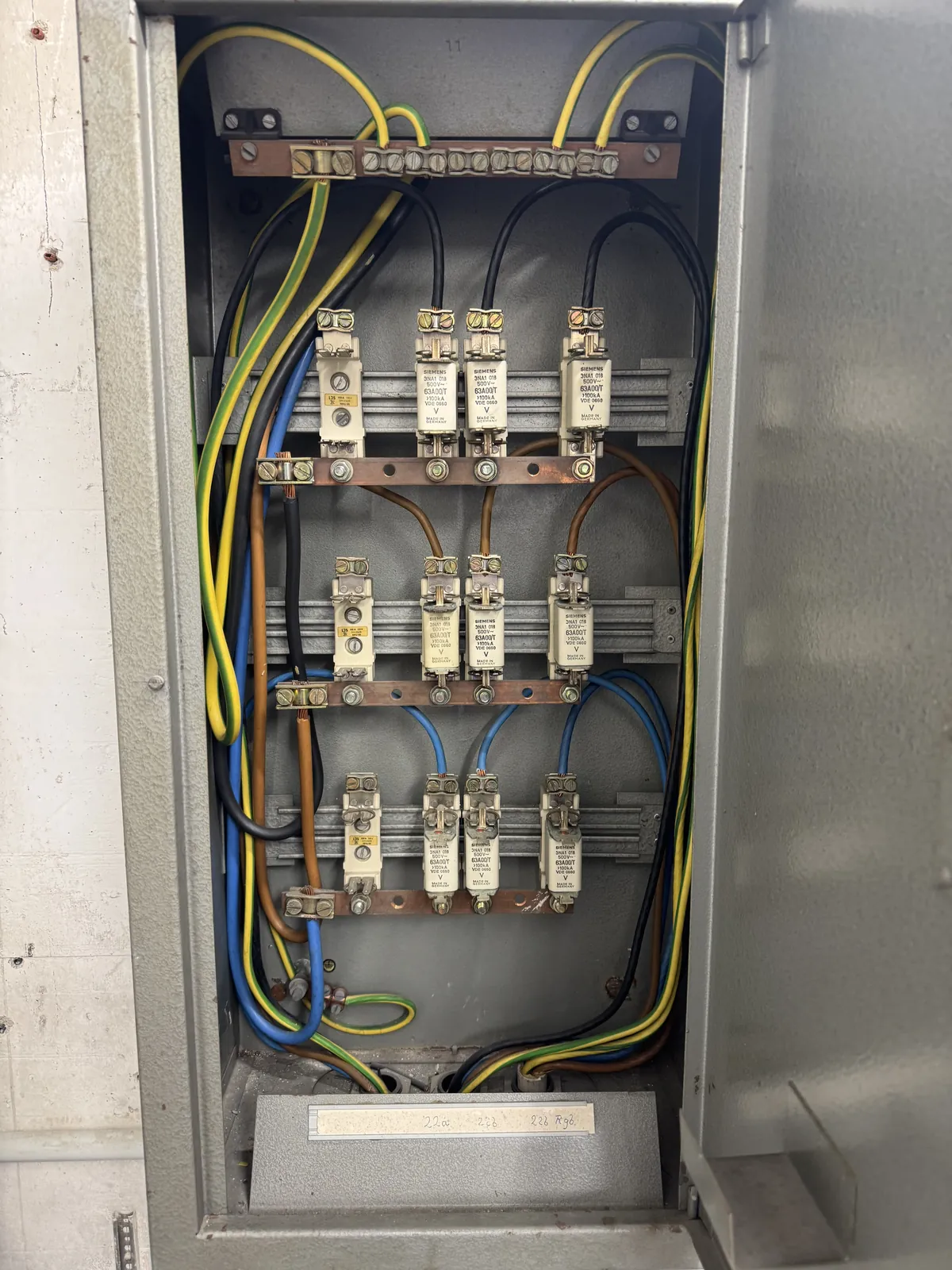

Alte Hauptverteilung mit NH-Sicherungseinsätzen und Kupferschienen im Mehrfamilienhaus in München Vorher

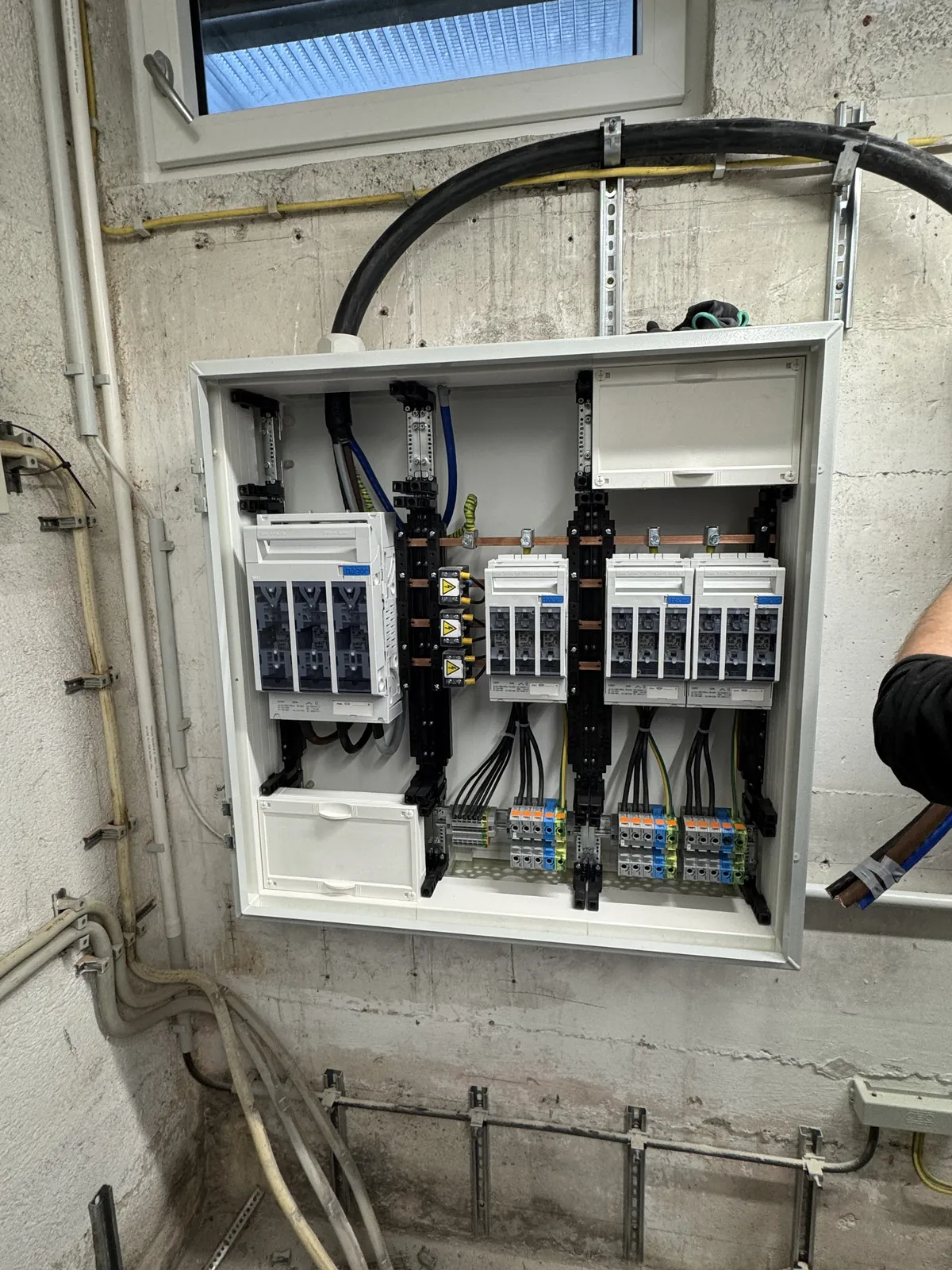

Neue Hauptverteilung mit NH-Sicherungslasttrennschaltern im Montagezustand, Mehrfamilienhaus in München Nachher
Die Hauptverteilung wurde umgestaltet und der NH-Verteiler erneuert. Die alte Hauptverteilung, aufgenommen bei geöffneter Tür: NH-Sicherungseinsätze in Sicherungsunterteilen, verbunden über freiliegende Kupferschienen. Die neue Hauptverteilung ist mit NH-Sicherungslasttrennschaltern auf einem Sammelschienensystem aufgebaut. Das Foto zeigt sie im Montagezustand, die Abdeckungen fehlen noch.

Der Umbau in Bildern

Vom leeren Schrankgehäuse bis zum abgedeckten Zählerschrank. Mehrere Aufnahmen zeigen den Montagezustand.

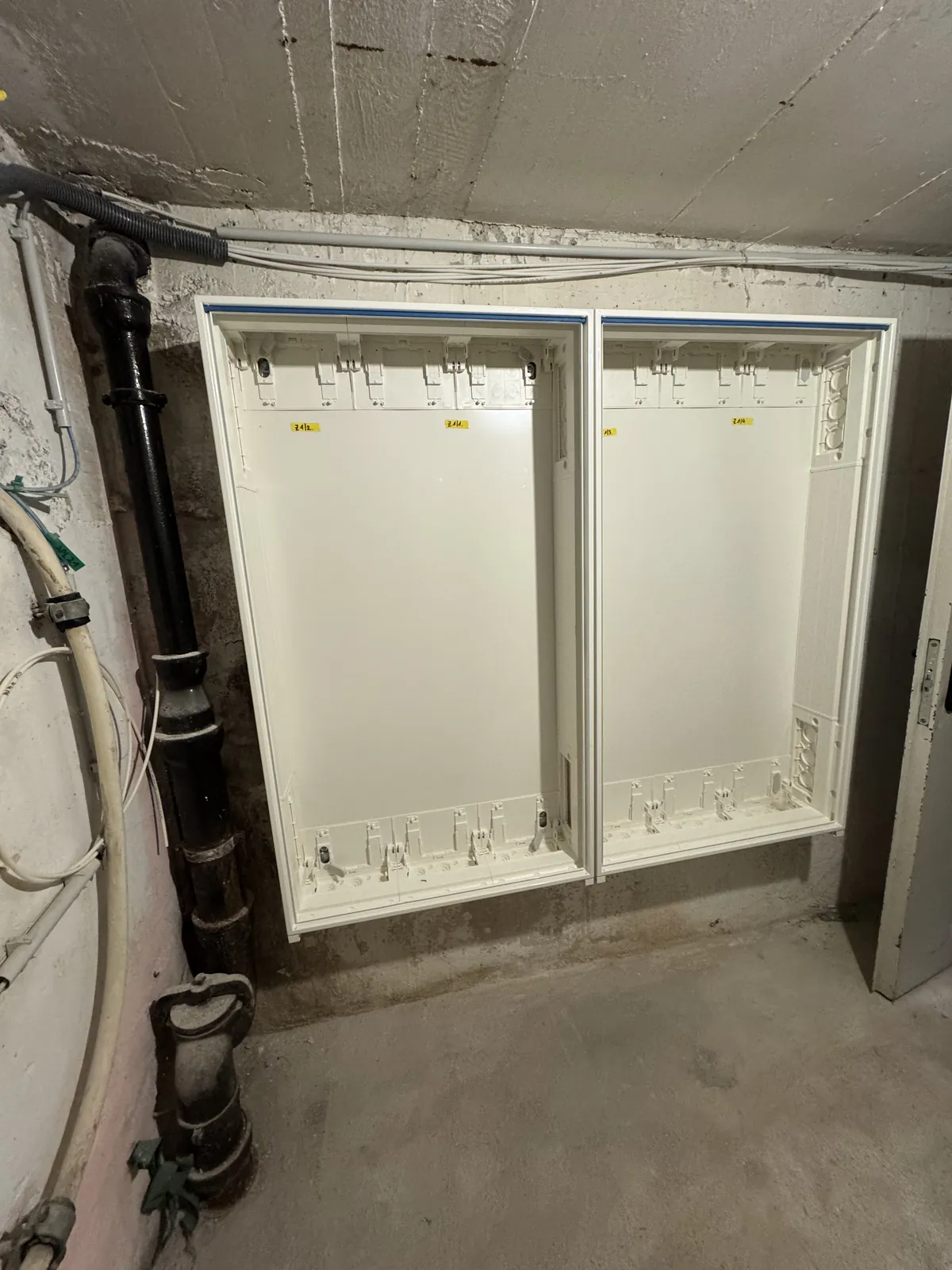

Zwei leere Zählerschrankgehäuse an der freien Kellerwand montiert, Erneuerung einer Zähleranlage in München
Zwei leere Zählerschrankgehäuse hängen an der gegenüberliegenden Wand.

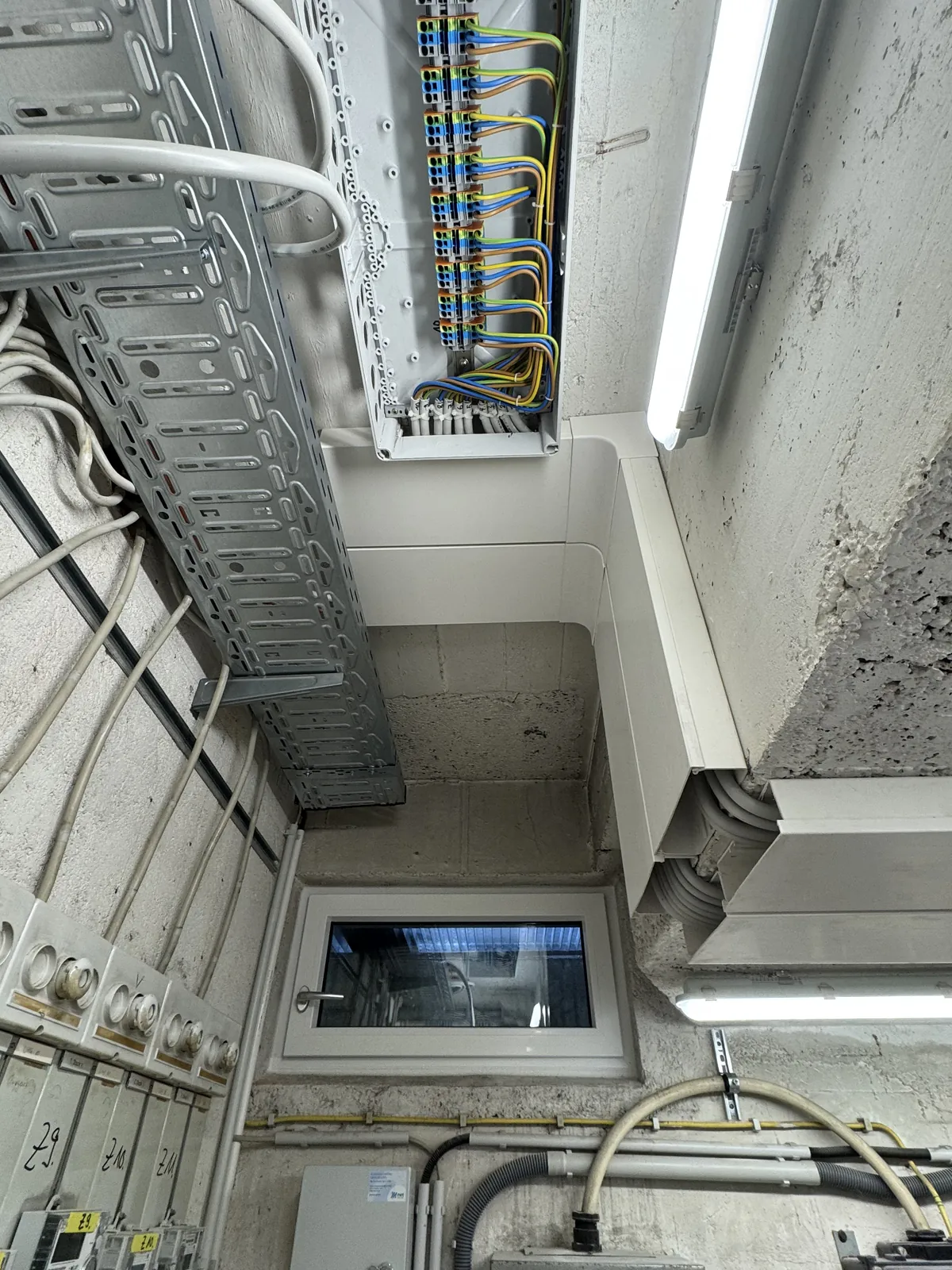

Kabelrinne und Leitungskanal unter der Kellerdecke über einer alten Zähleranlage in München
Kabelrinne und Leitungskanal unter der Kellerdecke. Unten im Bild die alten Zählertafeln, die zu diesem Zeitpunkt noch hängen.

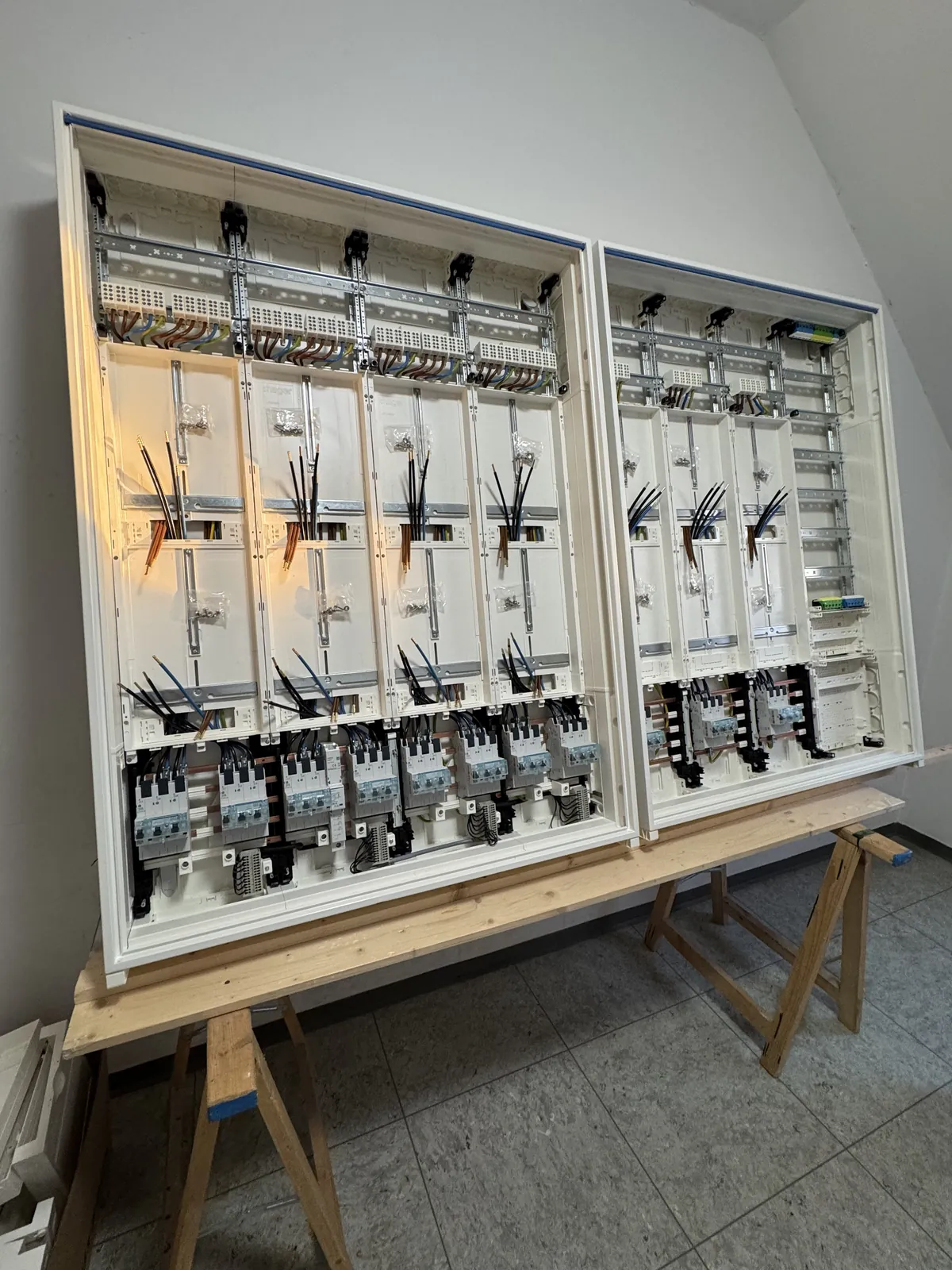

Zwei Zählerschränke mit vorbereiteter Verdrahtung auf Böcken
Zählerschränke mit vorbereiteter Verdrahtung auf Böcken.

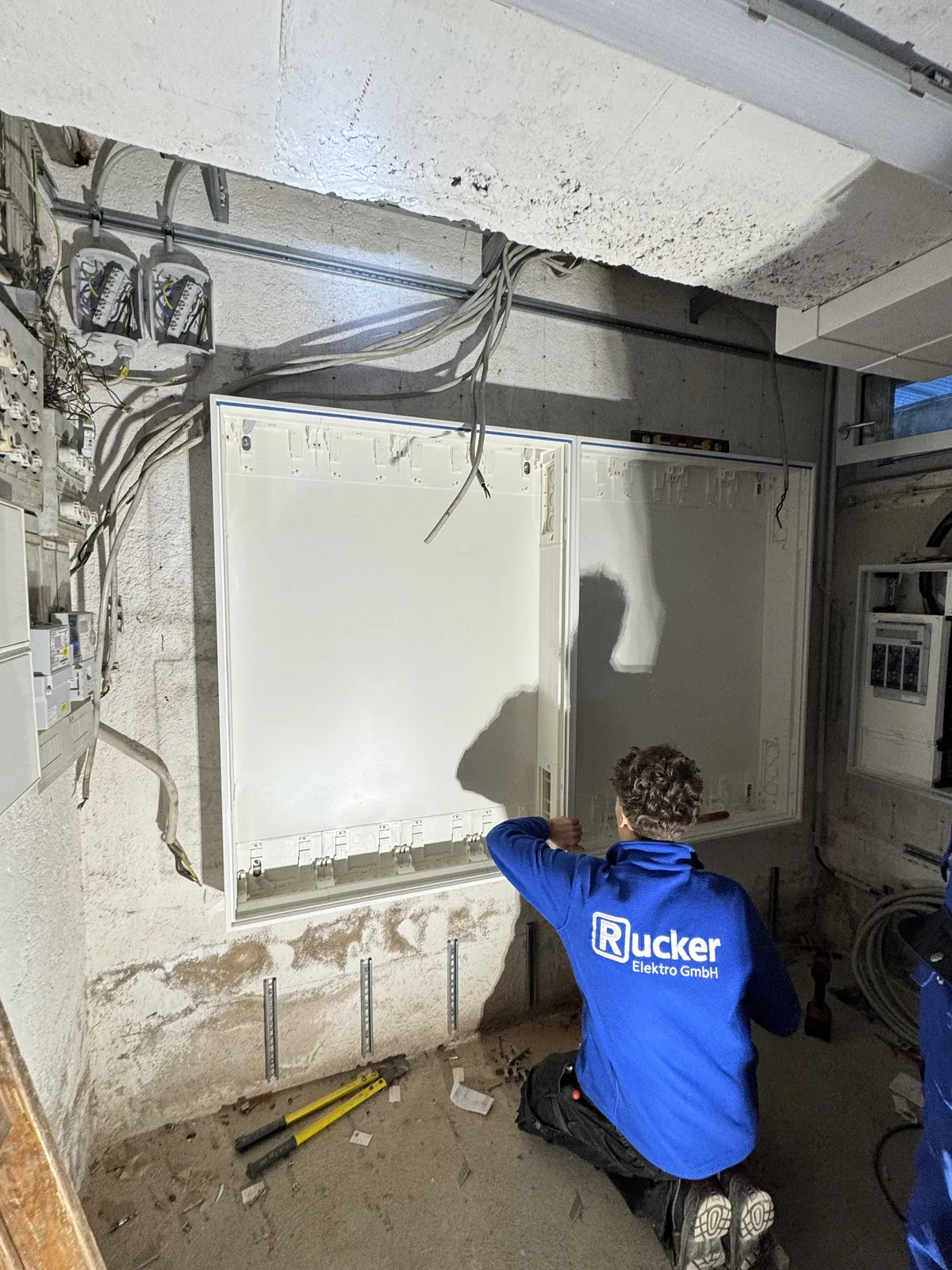

Monteur bei der Montage eines Zählerschrankgehäuses im Keller eines Münchner Mehrfamilienhauses
Montage eines Zählerschrankgehäuses. Links ist noch ein Teil der alten Anlage zu sehen.

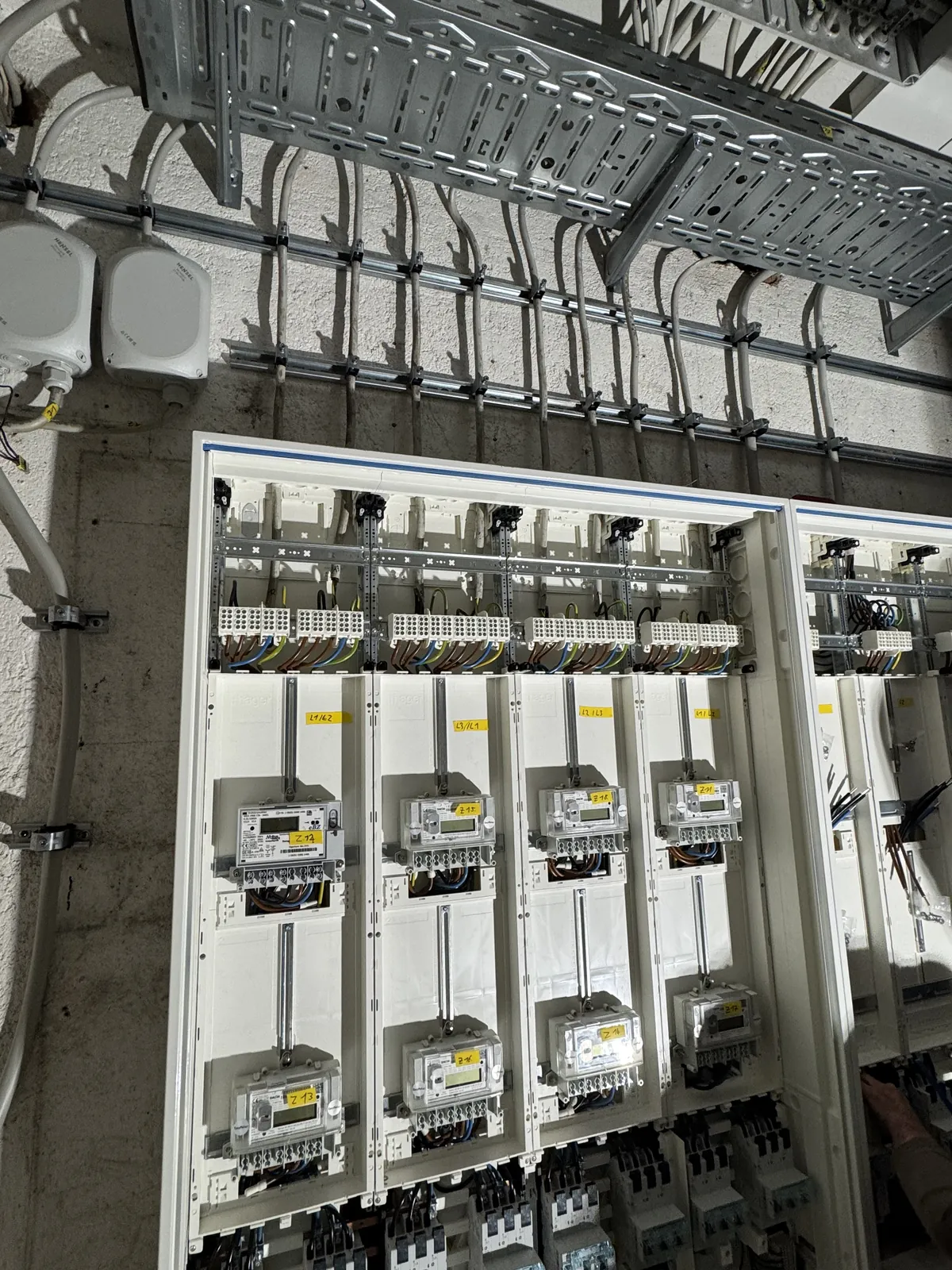

Verdrahtete Zählerfelder mit Zählern und Anschlussklemmen in einem neuen Zählerschrank in München
Bestückte Zählerfelder im Montagezustand. Oben der Anschlussbereich mit den Klemmen für die abgehenden Leitungen.

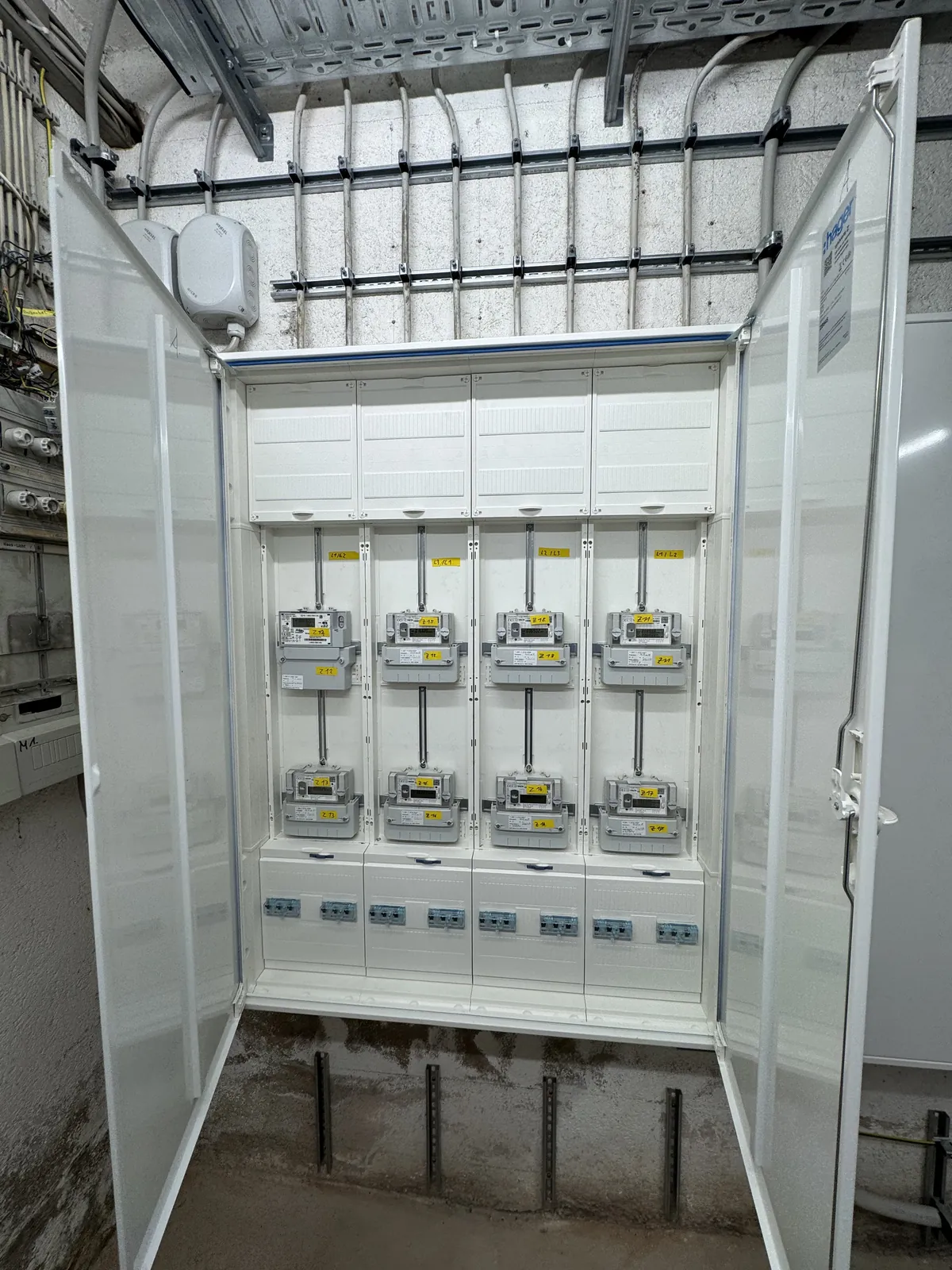

Zählerschrank mit acht Zählern und montierten Abdeckungen bei geöffneten Türen, Mehrfamilienhaus München
Ein Zählerschrank mit acht Zählern und montierten Abdeckungen, Türen geöffnet.

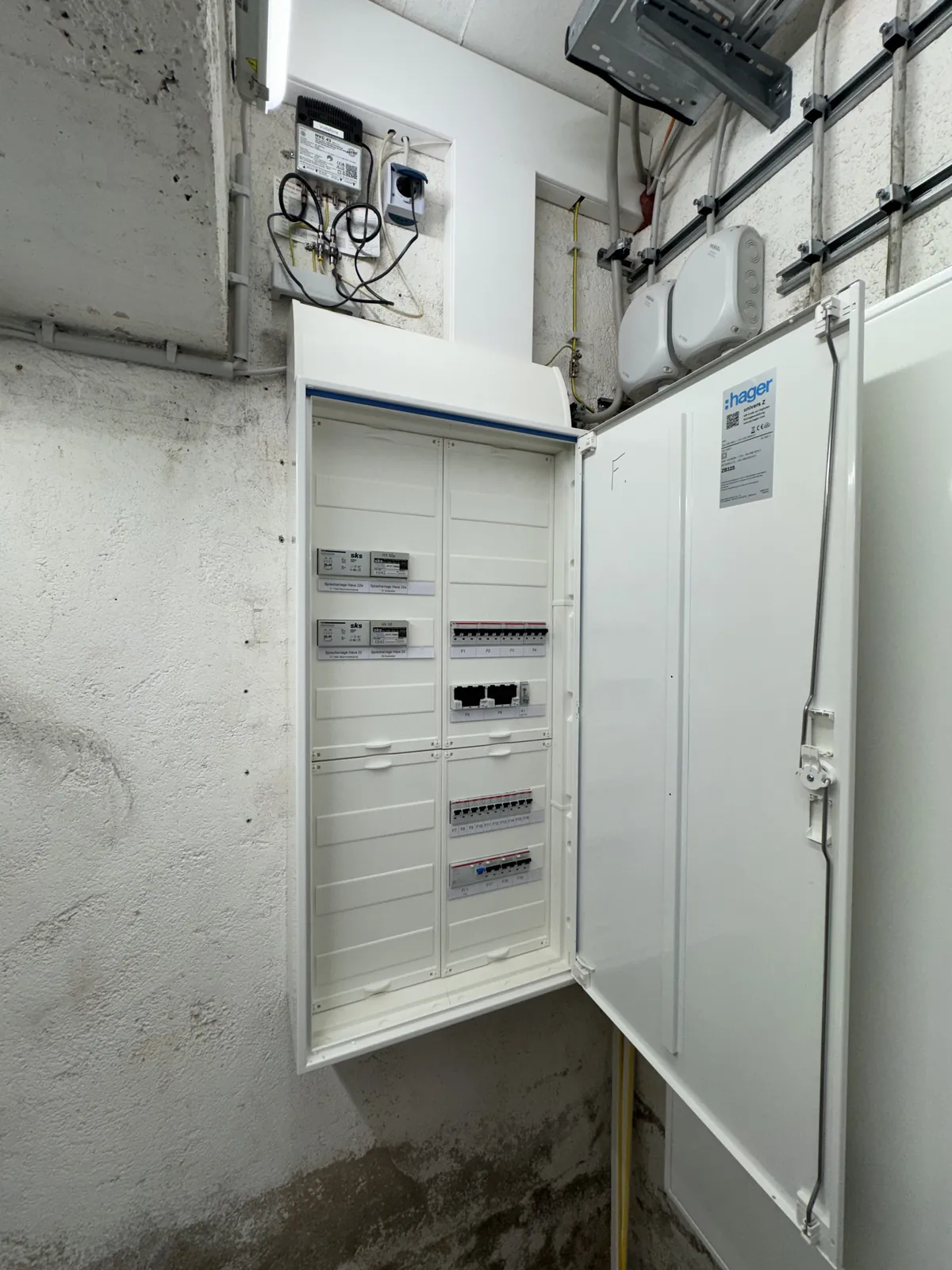

Neue Unterverteilung für die Haustechnik neben den Zählerschränken
Neben den Zählerschränken sitzt die neue Unterverteilung für die Haustechnik.
